Aplicación

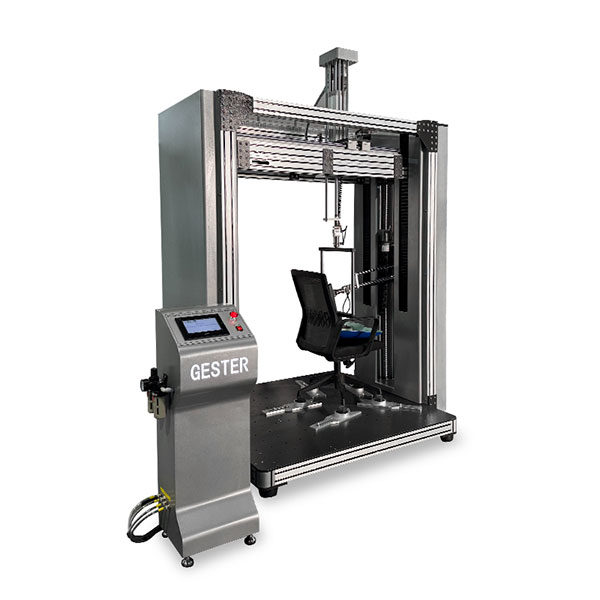

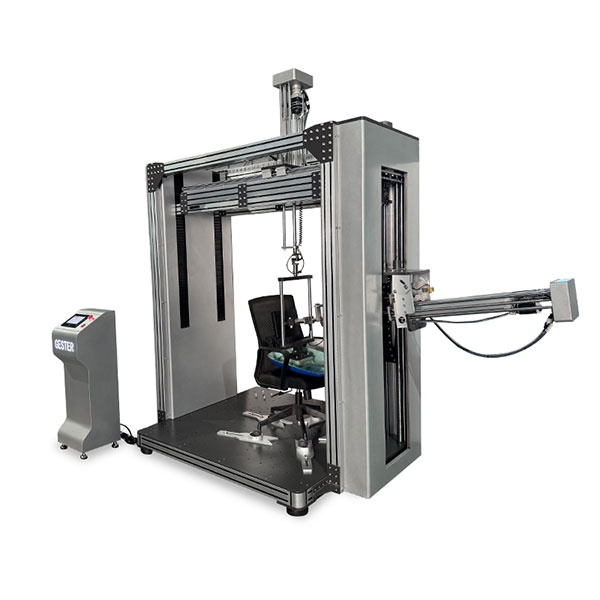

La máquina de pruebas para cojín y respaldo de silla se emplea para probar la fuerza y la durabilidad de los asientos y respaldos simulando la situación de carga de asientos en el uso diario.

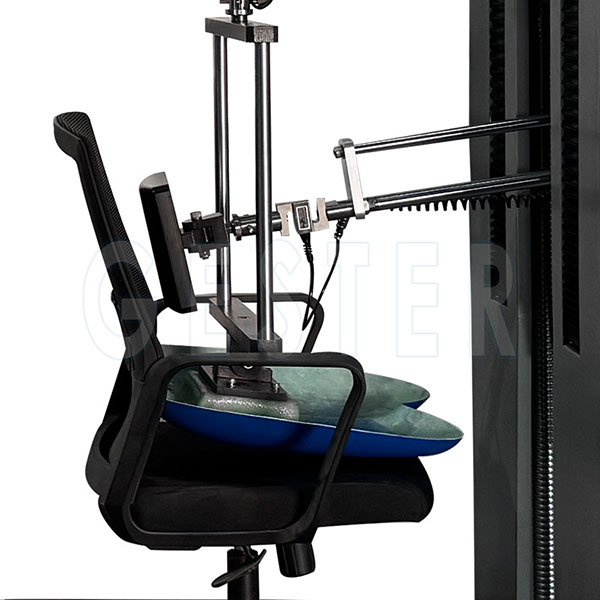

Esta máquina está equipada con dos unidades de accionamiento que pueden controlarse individualmente para realizar la carga repetitiva a los puntos de prueba del asiento.
Mediante la configuración de diferentes parámetros, la máquina puede completar las siguientes pruebas:
1.Prueba de carga estática para asientos y respaldos;
2.Ensayo de durabilidad para asientos y respaldos;
3. Pruebas de carga estática y durabilidad de borde frontal del asiento;
4. Prueba de carga estática horizontal y hacia adelante para respaldos;
5. Prueba de carga estática para apoyabrazos;
6. Prueba de carga estática para patas de sillas;
7. Prueba de carga estática de dirección lateral para patas;
* Si el cliente compra adicionalmente el péndulo GT-LB01-7, los siguientes ensayos se pueden realizar: prueba de impacto para respaldos y prueba de impacto para apoyabrazos.
Características
1. La estructura principal de la máquina de pruebas está hecha de perfil de aluminio, que es hermosa y fácil de mantener.
2. El servomotor se emplea como la unidad de accionamiento, lo que permite una prueba de carga más precisa y un ruido más pequeño.

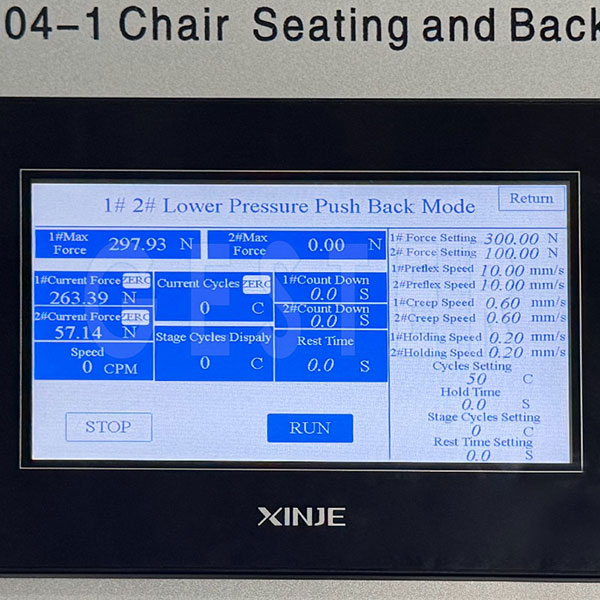

3. La máquina de ensayos para asientos y respaldos adopta la pantalla táctil PLC (controlador lógico programable) para el control, permitiendo una operación más conveniente.
4. Además, se utiliza el sistema de carga controlado eléctricamente, por lo que el espacio de pruebas es altamente ahorrado.
| Modelo | |
| Estación de trabajo | 1 |
| Capacidad de carga de la superficie del asiento | 2000N |
| Capacidad de carga del respaldo | 2000N |
| Rango de altura del asiento | 15 - 70cm |
| Veces de prueba | 0-99999 (ajustable) |
| Modo de control | Control por pantalla táctil PLC |
| Modo de elevación | Elevación automática |
| Potencia | Monofásico, CA 220V 50/60Hz |
| Tamaño (AxPxAlt) | 180x150x200cm |
| Peso | 500kg |
| Estándar | EN 1728-2012 Sección 6.4, 6.5, 6.7, 6.12, 6.15, 6.16, 6.17, 7.3, 7.4,7.9, 8.2, 8.4.1,8.5 (6.25, 6.26 accesorios opcionales) |
| EN581-2-2015 (correspondiente a EN1728-2012) | |
| EN1335-3 -2009 Sección 7.2.1, 7.2.2, 7.3.1 | |
| EN 1729-2-2012 Sección 5.3.2, 5.3.3, 5.3.5, 5.3.6, (5.3.8 necesita accesorios opcionales) | |
| ISO 7173-1989 Sección 7.1, 7.2, 7.3, 7.5, 7.6, 7.7, 7.8, (7.11,7.12 necesitan accesorios opcionales) | |
| GB/T 10357.3 -2013 Sección 4.3, 4.4,4.7,4.8,4.10,4.11, (4.13,4.14 necesitan accesorios opcionales) | |
| BIFMA X5.1 - 2011 Sección 5,6,18 , (10,15,16 necesitan accesorios opcionales） | |
| EN 16139-2013 (correspondiente a EN1728-2012) | |
| BS5459-2-2000 Sección A5.1 (A5.3, A7.4 necesitan accesorios opcionales) | |
| QB/T 2280-2007 Sección 6.6.4, 6.6.9 (6.6.10, 6.6.11 necesitan accesorios opcionales) | |

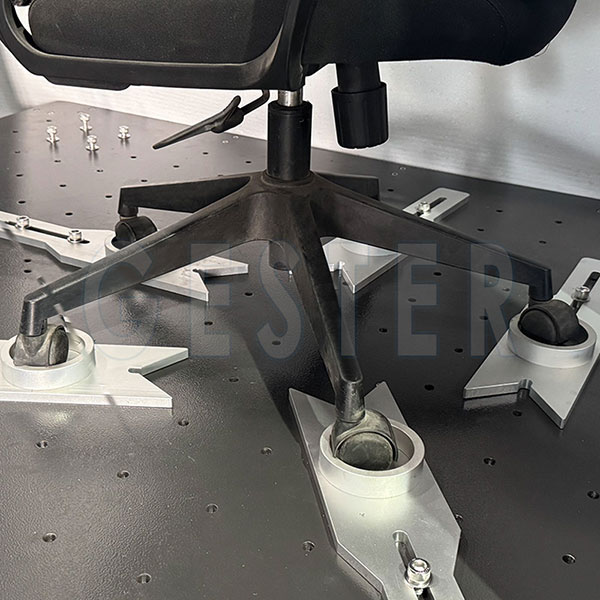

| Accesorios estándar | Plantilla de puntos de carga GT-LB01-1A 1 pieza Placa de carga de asiento GT-LB01-2A 1 pieza Placa de carga de asiento pequeño GT-LB01-3 1 pieza Placa de carga de respaldo GT-LB01-4 1 pieza Placa de carga local GT-LB01-5 1 pieza Herramienta de sujeción fija 1 pieza Frenos 2 piezas |
| Accesorios opcionales | Martillo de impacto GT-LB01-7 Plantilla de puntos de carga GT-LB01-1B Placa de carga de asiento GT-LB01-2B Pesa cumulativa BIFMA GT-LB01-10A |
